Thông Số Kỹ Thuật Biến Tần Bơm Năng Lượng Mặt Trời VEICHI SI23

Thông Số Kỹ Thuật Biến Tần Bơm Năng Lượng Mặt Trời VEICHI SI23: Phân Tích Chuyên Sâu

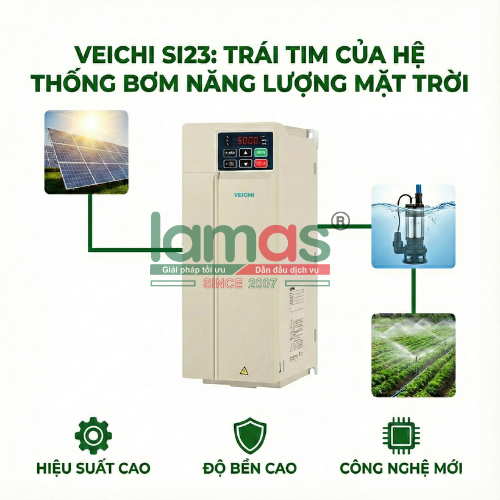

Trong kỷ nguyên năng lượng tái tạo, việc ứng dụng điện mặt trời vào các hệ thống tưới tiêu và cấp nước đang trở thành xu hướng tất yếu. Đóng vai trò là “trái tim” của hệ thống này, biến tần bơm năng lượng mặt trời (Solar Pump Inverter) quyết định trực tiếp đến hiệu suất và độ bền của toàn bộ dự án.biến tần bơm solar VEICHI SI23

VEICHI SI23 nổi lên như một giải pháp biến tần bơm thế hệ mới, được thiết kế chuyên biệt để tối ưu hóa hiệu suất chuyển đổi năng lượng và tích hợp các công nghệ điều khiển thông minh. Bài viết này cung cấp một phân tích kỹ thuật toàn diện về thông số kỹ thuật của biến tần bơm VEICHI SI23, giúp các kỹ sư và nhà thầu đưa ra lựa chọn chính xác cho dự án của mình.

Triết Lý Thiết Kế và Cấu Trúc Phần Cứng

VEICHI SI23 không chỉ là một bản nâng cấp về phần mềm, mà còn là sự lột xác về thiết kế phần cứng để phù hợp với môi trường lắp đặt khắc nghiệt và yêu cầu tiết kiệm không gian tủ điện.

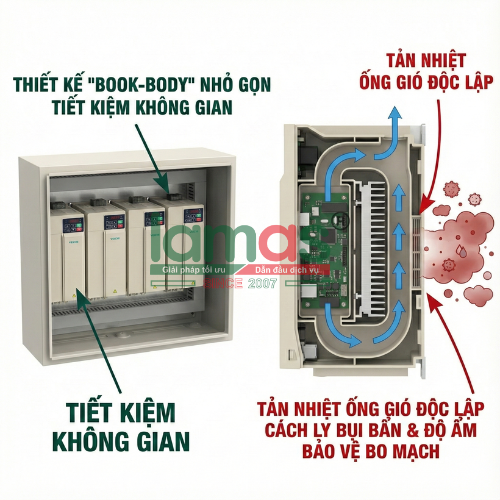

Thiết Kế “Book-Body” Nhỏ Gọn Tối Ưu Không Gian

SI23 áp dụng kiểu dáng thiết kế “Book-body” (dạng cuốn sách) với thân máy hẹp. So với các thiết kế truyền thống, cấu trúc này giúp tiết kiệm đáng kể diện tích lắp đặt trong tủ điều khiển.

Lợi ích: Cho phép lắp đặt nhiều biến tần sát nhau (side-by-side mounting) mà không ảnh hưởng đến khả năng tản nhiệt, giúp giảm kích thước tổng thể của tủ điện và chi phí liên quan.

Ứng dụng: Đặc biệt hữu ích cho các trạm bơm quy mô lớn cần điều khiển đa bơm (multi-pump systems).

Hệ Thống Tản Nhiệt Ống Gió Độc Lập (Independent Air Duct)

Đây là một trong những cải tiến kỹ thuật quan trọng nhất của SI23 để đối phó với môi trường bụi bẩn trong nông nghiệp.

Nguyên lý: Luồng gió làm mát cưỡng bức đi qua một ống dẫn riêng biệt chứa các lá tản nhiệt (heatsink).

Ưu điểm: Cách ly hoàn toàn bo mạch điện tử nhạy cảm (PCB) và linh kiện bán dẫn khỏi luồng gió chứa bụi, độ ẩm hoặc hơi hóa chất. Điều này giúp tăng đáng kể tuổi thọ thiết bị và giảm thiểu rủi ro ngắn mạch do bụi dẫn điện, mặc dù cấp bảo vệ tiêu chuẩn của vỏ máy là IP20 (cần lắp trong tủ nếu để ngoài trời).

Phân Tích Thông Số Kỹ Thuật Điện: Đầu Vào và Đầu Ra

Sức mạnh của VEICHI SI23 nằm ở khả năng xử lý nguồn điện linh hoạt và thuật toán điều khiển động cơ mạnh mẽ.

Đặc Tính Đầu Vào (Input): Công Nghệ Hybrid và MPPT Tiên Tiến

SI23 hỗ trợ đầu vào dạng “True Hybrid”, cho phép hệ thống hoạt động liên tục 24/7.

Đa nguồn vào: Chấp nhận đồng thời nguồn DC từ tấm pin năng lượng mặt trời và nguồn AC từ lưới điện hoặc máy phát điện dự phòng. Biến tần có thể tự động chuyển đổi nguồn khi bức xạ mặt trời không đủ (cần cấu hình mạch ngoài phù hợp).

Hiệu suất MPPT 99.9%: Sử dụng thuật toán dò tìm điểm công suất cực đại (MPPT) tiên tiến, SI23 phản ứng nhanh với sự thay đổi của cường độ nắng, đảm bảo khai thác tối đa năng lượng từ giàn pin ngay cả trong điều kiện mây che phủ.

Dưới đây là bảng thông số dải điện áp đầu vào DC cho các dòng model khác nhau:

Bảng 1: Thông Số Điện Áp Đầu Vào DC (PV Input) Khuyến Nghị

Lưu ý: Việc thiết kế chuỗi pin (string design) cần tuân thủ dải điện áp MPPT khuyến nghị để đạt hiệu suất cao nhất và không vượt quá điện áp DC tối đa khi hở mạch (Voc).

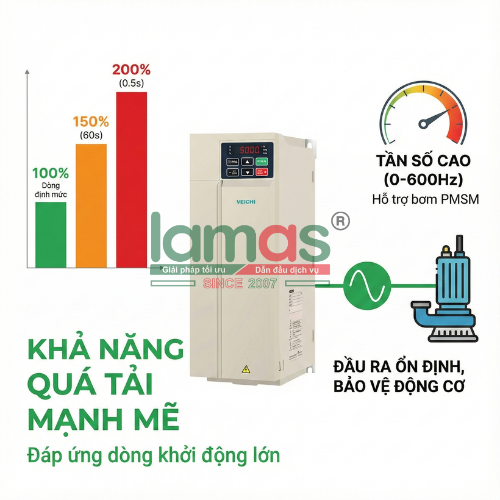

Đặc Tính Đầu Ra (Output) và Khả Năng Quá Tải

Biến tần SI23 cung cấp chất lượng điện năng đầu ra ổn định để bảo vệ động cơ bơm.

Dải tần số đầu ra: 0 Hz – 600 Hz. Khả năng đạt tần số cao cho phép SI23 điều khiển các loại bơm tốc độ cao sử dụng động cơ PMSM hiện đại.

Khả năng chịu quá tải mạnh mẽ: Thiết kế để đáp ứng dòng khởi động lớn của các loại bơm chìm hoặc bơm trục ngang.

150% dòng định mức trong 60 giây.

180% dòng định mức trong 10 giây.

200% dòng định mức trong 0.5 giây.

Bảng Thông Số Kỹ Thuật Chi Tiết Các Model Thông Dụng

Để thuận tiện cho việc tra cứu và lựa chọn thiết bị, dưới đây là bảng thông số dòng điện và công suất của các model phổ biến thuộc dòng D3 (220V) và D5 (380V).

Bảng 2: Thông Số Kỹ Thuật Model Biến tần Bơm Solar VEICHI SI23-D3 (Vào DC, Ra 3 Pha 220V)

Bảng 3: Thông Số Kỹ Thuật Model Biến tần Bơm Solar VEICHI SI23-D5 (Vào DC, Ra 3 Pha 380V)

Đối với các dự án công nghiệp quy mô lớn, dòng SI23-T3 cung cấp dải công suất mở rộng lên đến 710kW.

Công Nghệ Điều Khiển và Tính Năng Thông Minh (IoT)

Tương Thích Động Cơ Đa Dạng (AM & PMSM)

VEICHI SI23 không chỉ điều khiển tốt các loại động cơ không đồng bộ (AM – Asynchronous Motor) truyền thống mà còn được tối ưu hóa cho động cơ đồng bộ nam châm vĩnh cửu (PMSM – Permanent Magnet Synchronous Motor).

Lợi ích của PMSM: Việc sử dụng bơm PMSM kết hợp với SI23 giúp tăng hiệu suất tổng thể của hệ thống bơm năng lượng mặt trời, giảm kích thước bơm và khai thác năng lượng hiệu quả hơn so với động cơ AM cùng công suất.

Hỗ trợ bơm 1 pha: Các model công suất nhỏ có khả năng điều khiển bơm 1 pha dân dụng (cần đấu nối và cài đặt thông số đặc biệt).

Hệ Sinh Thái IoT và Giám Sát Từ Xa Biến Tần Bơm Solar VEICHI SI23

SI23 sẵn sàng cho kỷ nguyên Công nghiệp 4.0 với khả năng tích hợp module IoT tùy chọn (GPRS, Wi-Fi, 4G).

Giám sát thời gian thực: Theo dõi trạng thái hoạt động, điện áp, dòng điện, công suất phát, và sản lượng nước thông qua ứng dụng di động hoặc nền tảng web.

Điều khiển từ xa: Cho phép bật/tắt hệ thống và cài đặt lại các thông số vận hành từ xa mà không cần đến hiện trường, giúp tiết kiệm chi phí bảo trì (O&M).

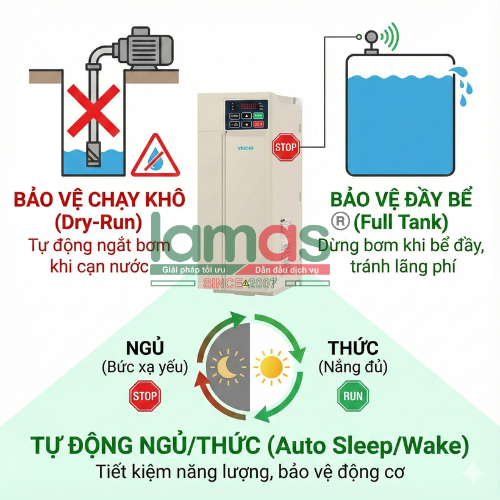

Các Chức Năng Bảo Vệ Chuyên Dụng Cho Bơm

Để đảm bảo an toàn cho thiết bị đắt tiền nhất là máy bơm, SI23 tích hợp sẵn các thuật toán bảo vệ chuyên sâu:

Bảo vệ chạy khô (Dry-Run Protection): Tự động phát hiện trạng thái giếng cạn nước thông qua phân tích dòng điện và hệ số công suất, ngắt bơm để tránh cháy phớt và hỏng cánh quạt.

Chức năng Ngủ/Thức tự động (Auto Sleep/Wake-up): Hệ thống tự động “ngủ” khi bức xạ mặt trời yếu (sáng sớm/chiều tối) và tự động “thức” để bơm lại khi nắng đủ mạnh, đảm bảo bơm không chạy ở tần số quá thấp gây nóng động cơ.

Bảo vệ đầy bể (Full Tank): Kết hợp với phao điện hoặc cảm biến để dừng bơm khi bể chứa đầy, tránh lãng phí nước và năng lượng.

Kết Luận Biến Tần Bơm Solar VEICHI SI23

Biến tần bơm năng lượng mặt trời VEICHI SI23 là sự kết hợp hoàn hảo giữa thiết kế phần cứng mạnh mẽ, tin cậy và công nghệ điều khiển thông minh. Với dải công suất rộng, khả năng tương thích cao với động cơ PMSM và các tính năng bảo vệ bơm chuyên dụng, SI23 là lựa chọn kỹ thuật tối ưu cho các dự án tưới tiêu nông nghiệp hiện đại và cấp nước sinh hoạt bền vững.

Lưu ý: Các thông số kỹ thuật trên mang tính chất tham khảo và có thể thay đổi tùy theo phiên bản phần mềm hoặc cải tiến từ nhà sản xuất. Vui lòng tham khảo tài liệu kỹ thuật (datasheet/manual) chính thức đi kèm thiết bị để có thông tin chính xác nhất khi thiết kế hệ thống.

Tài liệu hướng dẫn kỹ thuật: Tải Tại đây
