Dịch Vụ Sửa Chữa Biến Tần Schneider: Bảng Mã Lỗi Chi Tiết & Quy Trình Khắc Phục

Biến tần Schneider (Altivar) là thiết bị điều khiển động cơ phổ biến trong công nghiệp nhờ độ bền và tính năng đa dạng. Tuy nhiên, sau thời gian dài vận hành trong môi trường khắc nghiệt (bụi bẩn, nhiệt độ cao, nguồn điện không ổn định), thiết bị không tránh khỏi các hư hỏng. Bài viết dưới đây cung cấp bảng mã lỗi chi tiết và giải pháp sửa chữa biến tần Schneider chuyên nghiệp từ Lâm Gia Huy.

Giới thiệu chung

Các dòng biến tần Schneider phổ biến hiện nay bao gồm: ATV12, ATV310, ATV320, ATV340, ATV610, ATV930 (dòng mới) và các dòng cũ hơn như ATV312, ATV61, ATV71.

Mặc dù có độ tin cậy cao, nhưng các lỗi liên quan đến khối công suất (IGBT), bo mạch điều khiển hoặc hư hỏng do tác động môi trường vẫn thường xuyên xảy ra. Việc nắm rõ mã lỗi và có phương án sửa chữa kịp thời giúp doanh nghiệp giảm thiểu thời gian dừng máy (downtime) và tiết kiệm chi phí so với việc thay mới hoàn toàn.

Bảng lỗi thường gặp và nguyên nhân

Dưới đây là bảng tổng hợp các mã lỗi kỹ thuật thường gặp nhất trên các dòng biến tần Schneider, được trích xuất từ tài liệu kỹ thuật chính hãng:

Mã lỗi	Tên lỗi	Nguyên nhân & Cách khắc phục
OCF (ATV12/32/61…) F010 (ATV310/303) OC1/2/3 (ATV212)	Quá dòng (Overcurrent)	Nguyên nhân: Thông số motor sai; Kẹt cơ khí/quán tính lớn; Ngắn mạch/chạm đất. Khắc phục: Kiểm tra thông số motor; Kiểm tra cơ khí và cáp nối; Tăng thời gian tăng tốc (ACC); Lắp thêm điện trở xả hoặc cuộn kháng nếu cần.
SCF / SCFx F018-F021 OCxP / OCA	Ngắn mạch (Short Circuit)	Nguyên nhân: Ngắn mạch pha-pha hoặc pha-đất tại đầu ra; Hỏng IGBT; Dòng rò lớn. Khắc phục: Kiểm tra cáp nối và cách điện motor; Tháo dây motor chạy thử biến tần (nếu lỗi => hỏng biến tần); Giảm tần số xung (SFR).
InF / InFx F003-F008 E-18 / E-19…	Lỗi bên trong (Internal Fault)	Nguyên nhân: Lỗi phần cứng (CPU, mainboard); Nhiễu điện từ mạnh; Nguồn điều khiển lỗi. Khắc phục: Tắt nguồn, kiểm tra giắc cắm bên trong, bật lại; Kiểm tra tiếp địa; Liên hệ bảo hành nếu lỗi không hết.
tnF / F028 Etn1	Lỗi Auto-tuning	Nguyên nhân: Motor chưa nối hoặc không phù hợp; Motor đang quay khi dò; Ngắt mạch đầu ra. Khắc phục: Dừng motor hẳn; Kiểm tra kết nối motor; Đóng contactor đầu ra (nếu có) trước khi Auto-tuning.
OHF / F011 OH	Quá nhiệt (Overheat)	Nguyên nhân: Quạt hỏng/kẹt; Nhiệt độ tủ quá cao; Tải nặng liên tục; Tắc đường gió. Khắc phục: Vệ sinh/thay quạt; Cải thiện thông gió tủ điện (<50°C); Giảm tải hoặc chờ biến tần nguội.
OLF / F013 OL2	Quá tải motor (Motor Overload)	Nguyên nhân: Dòng điện > dòng bảo vệ nhiệt (ItH) trong thời gian dài; Cài ItH thấp. Khắc phục: Kiểm tra dòng điện motor và cài đặt ItH; Giảm tải cơ khí; Kiểm tra motor có bị kẹt không.
ObF / F009 OPx	Quá áp / Quá hãm (Overbraking)	Nguyên nhân: Giảm tốc quá nhanh; Tải thế năng (cẩu trục) đẩy ngược về; Điện áp lưới cao. Khắc phục: Tăng thời gian giảm tốc (DEC); Lắp điện trở xả; Kích hoạt chức năng hãm động năng.
OSF / F016	Quá áp nguồn (Mains Overvoltage)	Nguyên nhân: Điện áp lưới đầu vào cao bất thường; Nhiễu nguồn. Khắc phục: Đo kiểm tra điện áp nguồn cấp (so với định mức biến tần).
USF / F030 uP1	Thấp áp (Undervoltage)	Nguyên nhân: Điện áp lưới quá thấp/mất pha; Hỏng mạch sạc/contactor bypass. Khắc phục: Kiểm tra chất lượng điện áp nguồn; Kiểm tra cầu chì/CB đầu vào.
PHF / F017 EPH1	Mất pha đầu vào (Input Phase Loss)	Nguyên nhân: Đứt cầu chì, lỏng dây pha đầu vào; Mất 1 pha lưới điện. Khắc phục: Siết lại terminal nguồn; Kiểm tra cầu chì/CB; Tắt lỗi IPL (nếu tải nhẹ/test).
OPF / F014 EPH0	Mất pha đầu ra (Output Phase Loss)	Nguyên nhân: Đứt dây ra motor; Contactor đầu ra hở; Motor quá nhỏ hoặc chạy không tải. Khắc phục: Kiểm tra đấu nối motor; Tắt chức năng OPL nếu đang chạy thử không tải.
SLF / F022 Err5 / Err8	Lỗi truyền thông (Comms Fault)	Nguyên nhân: Đứt dây mạng (Modbus/CAN); Sai Baudrate/Address; Nhiễu tín hiệu. Khắc phục: Kiểm tra dây cáp mạng; So sánh cài đặt thông số truyền thông; Tăng thời gian Timeout (ttO).
CFF / F031	Lỗi cấu hình (Configuration)	Nguyên nhân: Thay card điều khiển nhưng chưa reset; Phần cứng không tương thích. Khắc phục: Khôi phục cài đặt gốc (FCS); Nạp lại file cấu hình đúng.
bLF	Lỗi phanh (Brake Fault)	Nguyên nhân: Dòng vào phanh cơ khí không đủ; Cài đặt logic phanh sai. Khắc phục: Kiểm tra dây dẫn phanh; Chỉnh lại dòng mở phanh (Ibr) và tần số mở phanh.
LFF / F033	Mất tín hiệu 4-20mA	Nguyên nhân: Đứt dây tín hiệu analog; Tín hiệu < 4mA (hoặc < 2mA). Khắc phục: Đo kiểm tra cảm biến và dây dẫn chân AI.
nSt	Dừng tự do (Không phải lỗi)	Nguyên nhân: Lệnh “Freewheel Stop” đang kích hoạt (thường do ngắt mạch chân logic gán chức năng này). Khắc phục: Kiểm tra tín hiệu đầu vào logic (thường cần đấu 24V vào chân gán nSt).

Mã lỗi

Tên lỗi

Nguyên nhân & Cách khắc phục

OCF (ATV12/32/61…)

F010 (ATV310/303)

OC1/2/3 (ATV212)

Quá dòng

(Overcurrent)

Nguyên nhân: Thông số motor sai; Kẹt cơ khí/quán tính lớn; Ngắn mạch/chạm đất.

Khắc phục: Kiểm tra thông số motor; Kiểm tra cơ khí và cáp nối; Tăng thời gian tăng tốc (ACC); Lắp thêm điện trở xả hoặc cuộn kháng nếu cần.

SCF / SCFx

F018-F021

OCxP / OCA

Ngắn mạch

(Short Circuit)

Nguyên nhân: Ngắn mạch pha-pha hoặc pha-đất tại đầu ra; Hỏng IGBT; Dòng rò lớn.

Khắc phục: Kiểm tra cáp nối và cách điện motor; Tháo dây motor chạy thử biến tần (nếu lỗi => hỏng biến tần); Giảm tần số xung (SFR).

InF / InFx

F003-F008

E-18 / E-19…

Lỗi bên trong

(Internal Fault)

Nguyên nhân: Lỗi phần cứng (CPU, mainboard); Nhiễu điện từ mạnh; Nguồn điều khiển lỗi.

Khắc phục: Tắt nguồn, kiểm tra giắc cắm bên trong, bật lại; Kiểm tra tiếp địa; Liên hệ bảo hành nếu lỗi không hết.

tnF / F028

Etn1

Lỗi Auto-tuning

Nguyên nhân: Motor chưa nối hoặc không phù hợp; Motor đang quay khi dò; Ngắt mạch đầu ra.

Khắc phục: Dừng motor hẳn; Kiểm tra kết nối motor; Đóng contactor đầu ra (nếu có) trước khi Auto-tuning.

OHF / F011

OH

Quá nhiệt

(Overheat)

Nguyên nhân: Quạt hỏng/kẹt; Nhiệt độ tủ quá cao; Tải nặng liên tục; Tắc đường gió.

Khắc phục: Vệ sinh/thay quạt; Cải thiện thông gió tủ điện (<50°C); Giảm tải hoặc chờ biến tần nguội.

OLF / F013

OL2

Quá tải motor

(Motor Overload)

Nguyên nhân: Dòng điện > dòng bảo vệ nhiệt (ItH) trong thời gian dài; Cài ItH thấp.

Khắc phục: Kiểm tra dòng điện motor và cài đặt ItH; Giảm tải cơ khí; Kiểm tra motor có bị kẹt không.

ObF / F009

OPx

Quá áp / Quá hãm

(Overbraking)

Nguyên nhân: Giảm tốc quá nhanh; Tải thế năng (cẩu trục) đẩy ngược về; Điện áp lưới cao.

Khắc phục: Tăng thời gian giảm tốc (DEC); Lắp điện trở xả; Kích hoạt chức năng hãm động năng.

OSF / F016

Quá áp nguồn

(Mains Overvoltage)

Nguyên nhân: Điện áp lưới đầu vào cao bất thường; Nhiễu nguồn.

Khắc phục: Đo kiểm tra điện áp nguồn cấp (so với định mức biến tần).

USF / F030

uP1

Thấp áp

(Undervoltage)

Nguyên nhân: Điện áp lưới quá thấp/mất pha; Hỏng mạch sạc/contactor bypass.

Khắc phục: Kiểm tra chất lượng điện áp nguồn; Kiểm tra cầu chì/CB đầu vào.

PHF / F017

EPH1

Mất pha đầu vào

(Input Phase Loss)

Nguyên nhân: Đứt cầu chì, lỏng dây pha đầu vào; Mất 1 pha lưới điện.

Khắc phục: Siết lại terminal nguồn; Kiểm tra cầu chì/CB; Tắt lỗi IPL (nếu tải nhẹ/test).

OPF / F014

EPH0

Mất pha đầu ra

(Output Phase Loss)

Nguyên nhân: Đứt dây ra motor; Contactor đầu ra hở; Motor quá nhỏ hoặc chạy không tải.

Khắc phục: Kiểm tra đấu nối motor; Tắt chức năng OPL nếu đang chạy thử không tải.

SLF / F022

Err5 / Err8

Lỗi truyền thông

(Comms Fault)

Nguyên nhân: Đứt dây mạng (Modbus/CAN); Sai Baudrate/Address; Nhiễu tín hiệu.

Khắc phục: Kiểm tra dây cáp mạng; So sánh cài đặt thông số truyền thông; Tăng thời gian Timeout (ttO).

CFF / F031

Lỗi cấu hình

(Configuration)

Nguyên nhân: Thay card điều khiển nhưng chưa reset; Phần cứng không tương thích.

Khắc phục: Khôi phục cài đặt gốc (FCS); Nạp lại file cấu hình đúng.

bLF

Lỗi phanh

(Brake Fault)

Nguyên nhân: Dòng vào phanh cơ khí không đủ; Cài đặt logic phanh sai.

Khắc phục: Kiểm tra dây dẫn phanh; Chỉnh lại dòng mở phanh (Ibr) và tần số mở phanh.

LFF / F033

Mất tín hiệu 4-20mA

Nguyên nhân: Đứt dây tín hiệu analog; Tín hiệu < 4mA (hoặc < 2mA).

Khắc phục: Đo kiểm tra cảm biến và dây dẫn chân AI.

nSt

Dừng tự do

(Không phải lỗi)

Nguyên nhân: Lệnh “Freewheel Stop” đang kích hoạt (thường do ngắt mạch chân logic gán chức năng này).

Khắc phục: Kiểm tra tín hiệu đầu vào logic (thường cần đấu 24V vào chân gán nSt).

Cảnh Báo: Vì Sao Không Tự Ý Sửa Chữa Biến Tần Schneider?

Biến tần là thiết bị điện tử công suất phức tạp. Việc tự ý can thiệp khi không có chuyên môn và thiết bị đo kiểm chuyên dụng tiềm ẩn nhiều rủi ro:

Nguy cơ điện giật:

Tụ điện DC Bus trong biến tần tích trữ điện áp cao (lên tới 800VDC với dòng 3 pha 380V) ngay cả khi đã ngắt nguồn.

Gây hỏng lan truyền:

Việc thay thế linh kiện (như IGBT) mà không kiểm tra mạch kích (Gate drive) sẽ dẫn đến việc nổ linh kiện mới thay ngay khi cấp nguồn, làm hỏng nặng hơn các bo mạch liên quan.

Mất thông số cài đặt:

Thao tác sai trên bo điều khiển có thể làm mất backup dữ liệu, gây khó khăn cho việc khôi phục hệ thống.

Thiếu thiết bị test tải:

Sửa xong nhưng không có tải giả để test dòng, test nhiệt độ thì không đảm bảo biến tần hoạt động ổn định khi lắp lại vào máy.

Vì Sao Nên Chọn Dịch Vụ Của Lâm Gia Huy?

Lâm Gia Huy là đơn vị chuyên cung cấp dịch vụ sửa chữa thiết bị tự động hóa với các ưu thế kỹ thuật:

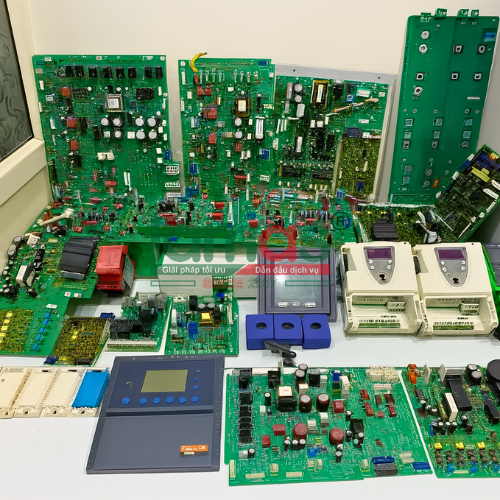

Linh kiện chính hãng:

Luôn có sẵn linh kiện thay thế cho dòng Schneider (IGBT Semikron/Infineon, Opto driver, CPU, Tụ điện công nghiệp).

Chuyên sâu Schneider:

Đội ngũ kỹ thuật am hiểu sơ đồ mạch của các dòng Altivar đời cũ đến mới.

Trang thiết bị hiện đại:

Sở hữu máy hiện sóng (Oscilloscope), máy đo linh kiện chuyên dụng, và hệ thống tải giả để test thiết bị full tải trước khi bàn giao.

Bảo hành uy tín:

Chính sách bảo hành rõ ràng cho phần linh kiện đã sửa chữa hoặc thay thế.

Quy Trình Sửa Chữa Biến Tần Chuyên Nghiệp Của Lâm Gia Huy

Để đảm bảo chất lượng, chúng tôi tuân thủ quy trình 6 bước kỹ thuật:

Tiếp nhận & Kiểm tra sơ bộ:

Ghi nhận tình trạng lỗi từ khách hàng, kiểm tra ngoại quan (cháy nổ, ẩm ướt, bụi bẩn).

Phân tích lỗi chuyên sâu:

Tháo rời thiết bị, vệ sinh, đo đạc linh kiện chết (Diode, IGBT, Tụ, Điện trở…), kiểm tra mạch điều khiển (Gate drive, IO, Communication).

Thông báo & Báo giá:

Gửi báo cáo kỹ thuật chi tiết về nguyên nhân hư hỏng và bảng báo giá khắc phục cho khách hàng.

Tiến hành sửa chữa:

Thay thế linh kiện hỏng bằng linh kiện mới chính hãng. Phủ keo bảo vệ mạch (Conformal coating) nếu cần thiết để chống ẩm/bụi.

Chạy thử & Test tải:

Cấp nguồn, cài đặt thông số test, chạy thử với động cơ và tải giả trong thời gian quy định để kiểm tra độ ổn định nhiệt và dòng điện.

Bàn giao & Bảo hành:

Dán tem bảo hành, bàn giao thiết bị và hỗ trợ kỹ thuật lắp đặt lại nếu khách hàng yêu cầu.
