So Sánh Điều khiển V/F Và Vector Control Trên Biến Tần

Chế độ Điều khiển V/F và Vector Control là gì? So sánh Ưu Nhược điểm Chi tiết nhất

Trong kỷ nguyên công nghiệp 4.0, việc tối ưu hóa hiệu suất động cơ không chỉ dừng lại ở việc “bật và chạy”. Các kỹ sư và nhà quản lý kỹ thuật luôn tìm kiếm câu trả lời cho bài toán cốt lõi: Nên chọn chế độ điều khiển V/F hay Vector Control (FOC) cho biến tần?So sánh V/F và Vector Control

Dựa trên nghiên cứu chuyên sâu về hệ sinh thái biến tần VEICHI (từ dòng AC01, AC10 đến dòng cao cấp AC310/AC200), bài viết này sẽ giải mã chi tiết cơ chế vận hành, so sánh thông số kỹ thuật và đưa ra hướng dẫn ứng dụng thực tế chính xác nhất.

Bản chất Kỹ thuật: Điều khiển V/F và Vector Control

Để hiểu rõ sự khác biệt, chúng ta cần đi sâu vào nguyên lý vật lý điều khiển mô-men xoắn của động cơ xoay chiều (AC).

Chế độ Điều khiển V/F (V/F Control) là gì?

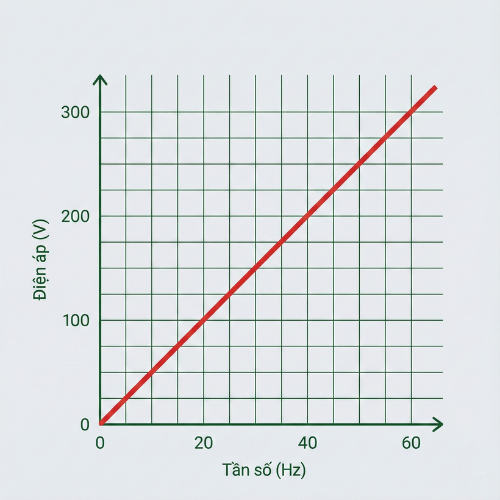

Điều khiển V/F (hay còn gọi là điều khiển Vô hướng – Scalar Control) là phương pháp điều khiển dựa trên việc duy trì tỷ lệ không đổi giữa Điện áp (V) và Tần số (F).

• Nguyên lý: Theo định luật cảm ứng điện từ, mô-men xoắn của động cơ tỷ lệ thuận với từ thông. Để từ thông ổn định, khi thay đổi tần số (để chỉnh tốc độ), biến tần buộc phải thay đổi điện áp theo tỷ lệ tương ứng.

• Vấn đề vật lý: Ở dải tần số thấp (dưới 5Hz), điện áp đầu ra rất nhỏ. Lúc này, phần lớn điện áp bị sụt trên điện trở cuộn dây Stator thay vì tạo ra từ thông. Hậu quả là mô-men xoắn bị suy giảm nghiêm trọng, động cơ yếu và khó khởi động tải nặng.
• Giải pháp trên VEICHI: Các dòng như AC10 hay AC310 tích hợp tính năng Torque Boost (Bù mô-men) để  tăng áp ở vùng tần số thấp, khắc phục một phần nhược điểm này.

Chế độ Điều khiển Vector (Vector Control – FOC) là gì?

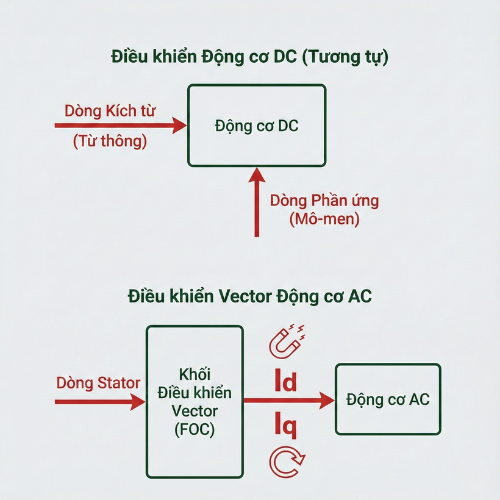

Điều khiển Vector (Field Oriented Control) là công nghệ biến biến tần AC điều khiển động cơ không đồng bộ chính xác như động cơ DC.

• Nguyên lý: Sử dụng thuật toán toán học (biến đổi Clarke và Park) để tách dòng điện Stator thành 2 thành phần vuông góc:
• Dòng Id (Dòng từ hóa): Tạo ra từ trường (tương đương dòng kích từ DC).
• Dòng Iq (Dòng mô-men): Tạo ra lực quay (tương đương dòng phần ứng DC).
• Phân loại:
• SVC (Sensorless Vector Control): Không dùng cảm biến. Biến tần (như AC70, AC310) dùng mô hình toán học để ước lượng tốc độ và vị trí rotor.
• FVC (Feedback Vector Control): Dùng Encoder hồi tiếp. Độ chính xác tuyệt đối, kể cả khi đứng yên (Zero-speed).

Phân Tích Thực Nghiệm trên Biến tần VEICHI

Qua khảo sát các tài liệu kỹ thuật từ dòng AC10 đến AC310, chúng ta thấy sự phân cấp rõ rệt:

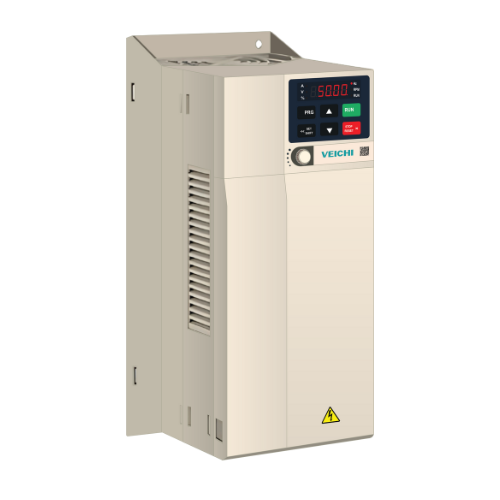

• VEICHI AC10 (Micro Drive): Dù là dòng nhỏ gọn, AC10 vẫn hỗ trợ cả V/F và SVC cơ bản. Chế độ V/F trên AC10 cho phép chỉnh đường cong đa điểm, tối ưu cho bơm quạt.

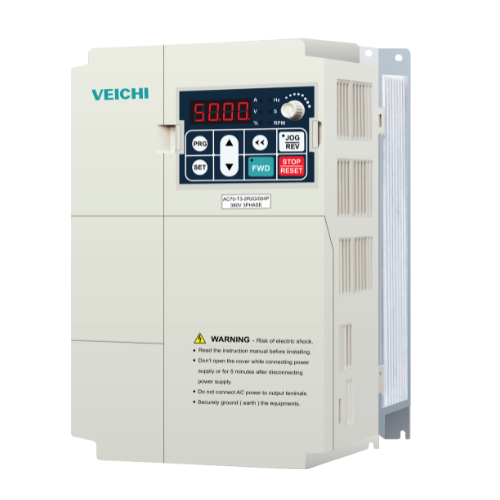

• VEICHI AC70 (Tiêu chuẩn): Định vị là dòng “Sensorless Vector”. Điểm nổi bật là khả năng đạt 150% mô-men khởi động ngay tại 0.5Hz, điều mà chế độ V/F không thể làm được.

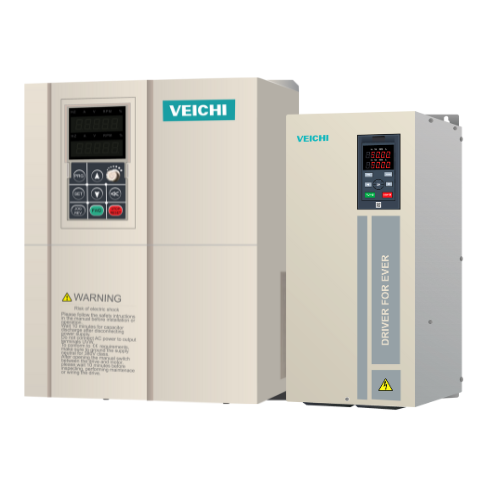

• VEICHI AC310/AC200 (Cao cấp): Hỗ trợ đầy đủ V/F, SVC và FVC. Đặc biệt có khả năng điều khiển động cơ đồng bộ nam châm vĩnh cửu (PM) nhờ thuật toán bơm cao tần (High-frequency Injection) để dò vị trí rotor.

Bảng So Sánh Hiệu Năng Kỹ Thuật (Chi tiết & Chính xác)

Dưới đây là bảng so sánh định lượng được tổng hợp từ thông số kỹ thuật thực tế, giúp bạn dễ dàng ra quyết định:

Bảng 1: So sánh Thông số Kỹ thuật điều khiển V/F và Vector Control

Phân Tích Ưu và Nhược Điểm So sánh V/F và Vector Control

Chế độ V/F (Scalar Control)

Ưu điểm:

• Đơn giản: Cài đặt nhanh, không cần dò thông số động cơ phức tạp (Auto-tuning).
• Đa dụng: Là chế độ duy nhất điều khiển được nhiều động cơ cùng lúc (VD: Băng tải con lăn, dàn quạt).
• Ổn định với cáp dài: Ít nhạy cảm với điện dung ký sinh khi dây dẫn từ biến tần đến động cơ quá dài.

Nhược điểm:

• Mô-men yếu: Khó khởi động tải nặng, dễ bị sụt tốc khi tải thay đổi đột ngột.
• Dao động: Dễ xảy ra hiện tượng cộng hưởng (hunting) ở một số dải tốc độ.

Chế độ Vector (SVC/FVC)

Ưu điểm:

• Sức mạnh vượt trội: Mô-men khởi động cực đại, giữ tốc độ “cứng” bất chấp tải thay đổi (Impact Load).
• Bảo vệ cơ khí: Có thể cài đặt giới hạn mô-men (Torque Limit) để bảo vệ trục, hộp số khi bị kẹt tải.
• Hiệu suất năng lượng: Tối ưu hóa dòng điện sinh công, giúp motor mát hơn và tiết kiệm điện hơn.

Nhược điểm:

• Cài đặt phức tạp: Bắt buộc phải thực hiện Auto-tuning (Dò thông số tĩnh hoặc động). Nếu thông số sai, chạy sẽ tệ hơn V/F.
• Giới hạn: Không dùng được cho hệ thống đa động cơ song song.

Hướng Dẫn Cài Đặt Tối Ưu trên Biến tần VEICHI

Để khai thác sức mạnh của Vector Control, bạn không thể bỏ qua quy trình cài đặt chuẩn sau (Tham chiếu từ tài liệu AC310):

Bước 1: Nhập thông số động cơ (Nhóm F02)

Bạn cần nhập chính xác thông số trên nhãn motor vào biến tần:

• F02.02: Công suất định mức (kW)
• F02.03: Tần số định mức (Hz)
• F02.04: Tốc độ định mức (RPM)
• F02.05: Điện áp định mức (V)
• F02.06: Dòng điện định mức (A)

Bước 2: Chọn chế độ điều khiển (F01.00)

• 0: V/F Control (Mặc định – Dùng cho bơm/quạt/đa động cơ).
• 1: SVC (Sensorless Vector) (Khuyên dùng cho băng tải, máy nghiền, máy ép).
• 2: FVC (Closed-loop) (Dùng cho thang máy, cẩu trục – Cần card PG).

Bước 3: Auto-tuning (F02.07) – Bước quan trọng nhất

• Rotary Tuning (Động – F02.07=1): Tháo tải khỏi trục, cho motor quay tự do. Đây là cách chính xác nhất.
• Static Tuning (Tĩnh – F02.07=2): Dùng khi không thể tháo tải. Biến tần bơm dòng đo điện trở/điện cảm mà không quay trục.

Khi Nào Dùng V/F? Khi Nào Dùng Vector?

Dựa trên kinh nghiệm thực tế, đây là bảng hướng dẫn chọn chế độ cho từng ứng dụng cụ thể:

Kết luận

• Sự lựa chọn giữa V/F và Vector Control phụ thuộc hoàn toàn vào đặc thù tải của bạn.
• Hãy chọn V/F nếu bạn cần sự đơn giản, chạy nhiều motor hoặc ứng dụng bơm quạt cơ bản.
• Hãy chuyển sang Vector (SVC) ngay hôm nay cho các ứng dụng máy móc chế tạo để đạt hiệu suất cao nhất. Với các dòng biến tần hiện đại như VEICHI AC310, việc cài đặt Vector đã trở nên dễ dàng hơn bao giờ hết nhờ thuật toán Auto-tuning thông minh.
• Hy vọng bài viết này đã giúp bạn làm chủ được hai công nghệ điều khiển cốt lõi trong ngành truyền động điện.
