VEICHI AC70-T3-450G/500P 3 Pha 380V Tủ Đứng 450kW (G) / 500kW (P)

Tủ Biến Tần VEICHI AC70-T3-450G/500P | 3 Pha 380V | Tủ Đứng 450kW (G) / 500kW (P)

Biến tần VEICHI AC70-T3-450G/500P là giải pháp điều khiển động cơ công suất siêu lớn, được thiết kế chuyên biệt dưới dạng Tủ đứng (Floor Stand Cabinet). Sản phẩm sử dụng nguồn 3 pha 380V với tính năng Dual Rating (Tải kép), vận hành mạnh mẽ ở mức công suất 450kW (600HP) cho tải nặng hoặc 500kW (670HP) cho tải nhẹ. Đây là “trái tim” của các hệ thống truyền động trong các nhà máy thép, xi măng, trạm bơm thủy lợi và khai thác khoáng sản quy mô lớn.

Ưu Điểm Vượt Trội Của Tủ Biến Tần AC70-T3-450G/500P

Khác với các dòng công suất nhỏ, model này được VEICHI thiết kế sẵn dạng tủ đứng công nghiệp, mang lại những giá trị vượt trội cho chủ đầu tư:

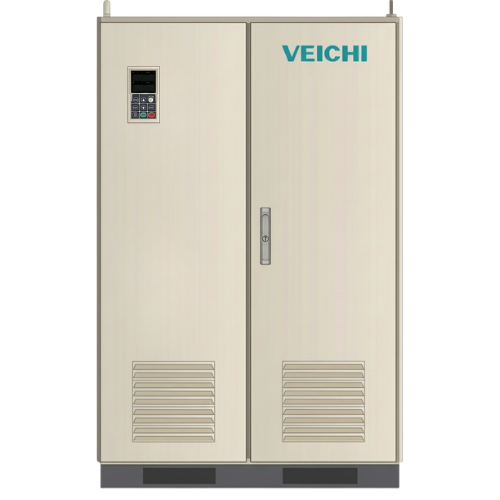

Thiết Kế Tủ Đứng Đồng Bộ (Cabinet Type): ¹¹¹¹

Được thiết kế sẵn khung vỏ tủ đứng chắc chắn, giúp việc lắp đặt tại nhà máy trở nên dễ dàng (đặt sàn), không cần tốn chi phí và thời gian gia công vỏ tủ điện bên ngoài.

Hệ thống quạt làm mát công suất lớn và đường ống gió được tối ưu hóa riêng cho khối công suất 500kW.

Tải Kép Linh Hoạt (G/P Modes):

Chế độ G (General – 450kW): Dành cho tải nặng như máy nghiền đá, máy đùn nhựa, băng tải khai thác mỏ, máy nén khí trục vít lớn.

Chế độ P (Pump/Fan – 500kW): Dành cho trạm bơm tưới tiêu/thủy lợi lưu lượng lớn, quạt hút lò hơi nhiệt điện, tháp giải nhiệt trung tâm.

Công Nghệ Điều Khiển Tiên Tiến: Sử dụng thuật toán Vector vòng hở (SVC) và V/F, đảm bảo mô-men khởi động lớn và vận hành ổn định ngay cả khi lưới điện dao động.

Hỗ Trợ Cuộn Kháng DC (DC Reactor): Ở dải công suất này, việc sử dụng cuộn kháng DC là bắt buộc để bảo vệ biến tần và lưới điện. Model này tương thích hoàn hảo với cuộn kháng DCL-1000².

2. Thông Số Kỹ Thuật Chi Tiết

Dưới đây là bảng thông số kỹ thuật được trích xuất chính xác từ tài liệu hãng cho model tủ đứng này:

3. Kích Thước Tủ Biến Tần

Model AC70-T3-450G/500P sở hữu kích thước tủ lớn để đảm bảo không gian tản nhiệt và bố trí linh kiện công suất.

Bảng kích thước chi tiết (Đơn vị: mm):

(Nguồn: Bảng kích thước Chart 3-3: AC70 series AC drive dimension, trang 19).

Lưu ý lắp đặt:

Đây là thiết bị đặt sàn (Floor stand), cần cố định chân đế chắc chắn xuống nền bê tông hoặc khung thép chịu lực.

Khoảng cách tản nhiệt: Cần giữ khoảng cách thông thoáng xung quanh tủ (đặc biệt là phía trên) để luồng khí nóng thoát ra dễ dàng ⁴.

4. Hướng Dẫn Đấu Nối và Thiết Bị Bảo Vệ

Việc đấu nối cho thiết bị công suất 500kW đòi hỏi sự tuân thủ nghiêm ngặt các quy chuẩn kỹ thuật trong tài liệu:

Cầu đấu động lực:

Ngõ vào nguồn 3 Pha 380V: Đấu vào thanh cái R, S, T ⁵.

Ngõ ra động cơ: Đấu vào thanh cái U, V, W ⁶.

Tiếp địa: Chân E (Bắt buộc nối đất an toàn).

Quy cách dây dẫn:

Tiết diện dây nguồn/motor khuyến nghị: 400 mm² (cho tải 450kW/500kW).

Lưu ý: Với dòng tải cực lớn (810A-860A), kỹ thuật viên nên sử dụng thanh cái đồng (Busbar) hoặc đi nhiều dây cáp song song để đảm bảo khả năng dẫn dòng và tản nhiệt tốt hơn ⁷.

Lực siết ốc cầu đấu: 20 ~ 23 N.m (Vít M16) ⁸.

Thiết bị đóng cắt & Phụ kiện (Khuyên dùng):

Aptomat (Breaker): 1000A (Lưu ý kiểm tra dòng khởi động thực tế, có thể cần loại lớn hơn cho tải G)⁹.

Khởi động từ (Contactor): 1000A¹⁰.

Cuộn kháng DC (DC Reactor): Model DCL-1000¹¹.

Ứng Dụng Thực Tế

Với thiết kế tủ đứng chuyên nghiệp và công suất siêu lớn, VEICHI AC70-T3-450G/500P là giải pháp tối ưu cho:

Chế độ G (450kW): Máy nghiền đá công suất lớn, máy đùn nhựa, máy trộn cao su, máy nén khí trung tâm, băng tải hầm mỏ tải trọng lớn.

Chế độ P (500kW): Trạm bơm cấp nước thủy lợi/thành phố, hệ thống bơm tưới tiêu, quạt hút công nghiệp cho lò hơi nhiệt điện/xi măng.

Cảnh báo an toàn: Luôn ngắt nguồn điện và đợi ít nhất 5 phút cho tụ điện xả hết điện áp dư trước khi mở cửa tủ hoặc bảo trì thiết bị ¹².

Quý khách cần tư vấn kỹ thuật hoặc báo giá dòng tủ biến tần VEICHI AC70? Liên hệ ngay với chúng tôi để được hỗ trợ 24/7!
