VEICHI AC70-T3-075G/093P 3 Pha 380V Tải Kép 75kW (G) / 93kW (P)

Mô tả

Biến Tần VEICHI AC70-T3-075G/093P | 3 Pha 380V | Tải Kép 75kW (G) / 93kW (P)

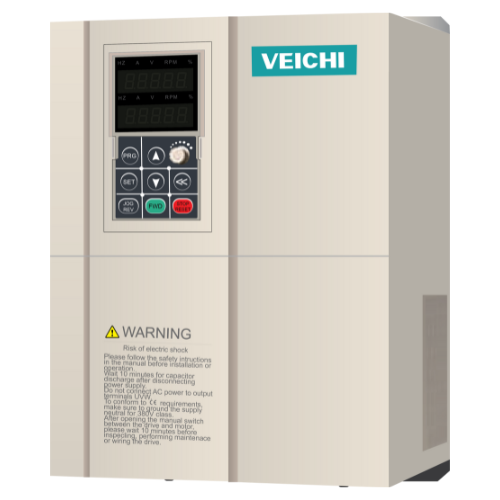

Biến tần VEICHI AC70-T3-075G/093P là dòng biến tần công nghiệp công suất lớn, được thiết kế chuyên dụng cho các ứng dụng tải nặng và các hệ thống bơm quạt quy mô công nghiệp. Sản phẩm thuộc series AC70 cao cấp với thiết kế Dual Rating (Tải kép) linh hoạt, sử dụng nguồn 3 pha 380V, cho phép vận hành mạnh mẽ ở mức công suất 75kW (100HP) cho tải nặng hoặc 93kW (125HP) cho tải nhẹ.

Ưu Điểm Kỹ Thuật Nổi Bật

Dòng biến tần này tích hợp công nghệ điều khiển Vector vòng hở (Sensorless Vector Control) tiên tiến, cùng thiết kế phần cứng bền bỉ để đáp ứng môi trường khắc nghiệt:

Tải Kép Linh Hoạt (G/P Modes):

Chế độ G (General – Tải nặng): Công suất 75kW, dòng định mức 150A. Khả năng chịu quá tải 150% trong 60 giây, 180% trong 10 giây. Phù hợp cho máy nghiền đá, máy đùn nhựa, máy nén khí, băng tải khai thác mỏ¹¹.

Chế độ P (Pump/Fan – Tải nhẹ): Công suất 93kW, dòng định mức 180A. Chịu quá tải 120% trong 60 giây. Chuyên dụng cho các trạm bơm cấp nước lớn, quạt hút lò hơi, tháp giải nhiệt²².

Thiết Kế Vỏ Thép (Steel Cover): Ở dải công suất này, thiết bị sử dụng vỏ kim loại chắc chắn giúp tăng cường hiệu quả tản nhiệt, chống va đập và giảm nhiễu điện từ (EMI) trong môi trường nhà máy³.

Kết Nối DC Reactor: Được trang bị sẵn các chân kết nối DC (P1 và +) để lắp đặt Cuộn kháng một chiều (DC Reactor), giúp cải thiện hệ số công suất và bảo vệ biến tần khỏi các xung điện áp lưới ⁴.

Bảo Vệ Toàn Diện: Trang bị đầy đủ các tính năng bảo vệ động cơ và biến tần như quá dòng, quá áp, thấp áp, quá nhiệt, mất pha đầu vào/ra và ngắn mạch⁵.

Bảng Thông Số Kỹ Thuật Chi Tiết

Dưới đây là bảng thông số kỹ thuật được trích xuất trực tiếp từ tài liệu kỹ thuật của hãng:

Thông Số	Giá Trị Chi Tiết
Model	AC70-T3-075G/093P
Nguồn điện ngõ vào	3 Pha 380V – 440V (±15%), 50/60Hz ⁶
Công suất (Tải G)	75 kW (100 HP) – Dùng cho tải nặng
Công suất (Tải P)	93 kW (125 HP) – Dùng cho Bơm/Quạt
Dòng điện định mức	150 A (Chế độ G) / 180 A (Chế độ P) ⁷
Dải tần số điều khiển	0 – 400 Hz ⁸
Chế độ điều khiển	Open loop vector control (SVC), V/F Control ⁹
Tín hiệu ngõ vào	Digital (X1-X6), Analog (VS1: 0-10V, AS: 4-20mA), Pulse (PUL) ¹⁰
Tín hiệu ngõ ra	Relay (TA/TB/TC), Open collector (Y1/Y2), Analog (AO1/AO2) ¹¹
Mức độ bảo vệ	IP20 ¹²
Làm mát	Quạt cưỡng bức (Forced air-cooling) ¹³

Kích Thước và Lắp Đặt

Biến tần VEICHI AC70-T3-075G/093P có kích thước khung vỏ lớn (vỏ thép), yêu cầu không gian lắp đặt thông thoáng để đảm bảo tản nhiệt.

Bảng kích thước chi tiết (Đơn vị: mm):

Model	Rộng (W)	Cao (H)	Sâu (D)	Kích thước lắp đặt (W1 x H1)	Ốc lắp đặt
AC70-T3-075G/093P	380 mm	620 mm	290 mm	240 x 595 mm	Ø11

(Nguồn: Bảng kích thước Chart Dimension of AC drive – Steel cover machine, trang 16) ¹⁴

Lưu ý lắp đặt:

Lắp đặt thiết bị theo phương thẳng đứng.

Khoảng cách tản nhiệt: Cần giữ khoảng cách tối thiểu 50mm ở hai bên hông và 150mm ở phía trên/dưới biến tần để đảm bảo luồng gió lưu thông tốt nhất ¹⁵.

Hướng Dẫn Đấu Nối và Thiết Bị Ngoại Vi

Để đảm bảo an toàn và tuổi thọ thiết bị, vui lòng tuân thủ các quy định về dây dẫn và thiết bị bảo vệ được khuyến cáo trong tài liệu kỹ thuật:

Cầu đấu động lực:

Ngõ vào nguồn 3 Pha 380V: Đấu vào chân R, S, T ¹⁶.

Ngõ ra động cơ: Đấu vào chân U, V, W ¹⁷.

Tiếp địa: Chân E (Bắt buộc nối đất < 10 Ohm).

Bộ hãm (Braking Unit): Model này không tích hợp bộ hãm bên trong. Nếu cần hãm dừng nhanh, bắt buộc dùng Bộ hãm rời (DBU) đấu vào chân (+) và (-) (Lưu ý: Không đấu vào P1) ¹⁸.

Cuộn kháng DC (DC Reactor): Đấu vào chân P1 và (+). Quan trọng: Cần tháo thanh nối ngắn mạch (Short connect piece) giữa P1 và (+) trước khi lắp cuộn kháng ¹⁹.

Quy cách dây dẫn và lực siết:

Tiết diện dây cáp nguồn và motor khuyến nghị: 50 mm² (AWG 1)²⁰.

Lực siết ốc cầu đấu: 11 ~ 13 N.m (Vít M10)²¹.

Thiết bị đóng cắt & Phụ kiện (Khuyên dùng)²²:

Aptomat (Breaker): 200A.

Khởi động từ (Contactor): 160A.

Cuộn kháng DC (DC Reactor): Model DCL-150 (Khuyến nghị lắp thêm).

Bộ lọc ngõ vào (Input Filter): NFI-150.

Bộ lọc ngõ ra (Output Filter): NFO-150.

Điện trở xả (Braking Resistor):

Giá trị gợi ý (Tham khảo): 9Ω / 7500W (Kết nối thông qua bộ hãm DBU)²³.

Ứng Dụng Thực Tế

Với công suất lớn và khả năng chịu tải cao, VEICHI AC70-T3-075G/093P là lựa chọn hàng đầu cho các ứng dụng công nghiệp nặng:

Chế độ G (75kW): Máy nghiền đá, máy trộn cao su/bê tông, máy ép nhựa, máy kéo dây, máy ly tâm đường, băng tải tải trọng lớn.

Chế độ P (93kW): Trạm bơm cấp nước sinh hoạt/tưới tiêu quy mô lớn, quạt hút lò hơi công suất lớn, hệ thống thông gió hầm lò, hệ thống xử lý nước thải.

Cảnh báo an toàn: Luôn ngắt nguồn điện và đợi ít nhất 5 phút cho tụ điện xả hết điện áp dư trước khi tháo lắp hoặc bảo trì thiết bị²⁴.

Quý khách cần tư vấn kỹ thuật chuyên sâu hoặc báo giá dự án? Liên hệ ngay với chúng tôi để được hỗ trợ tốt nhất về dòng biến tần VEICHI AC70!
