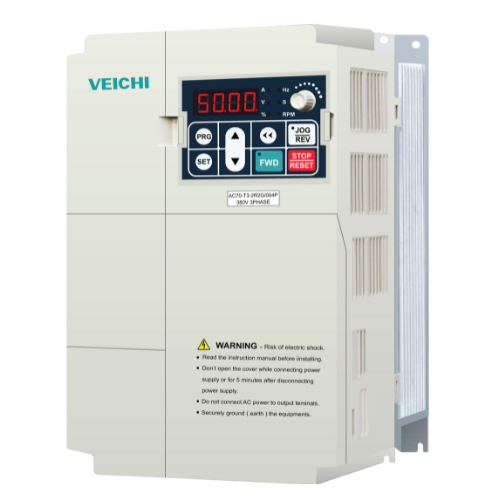

VEICHI AC70-S2-R40G (1 Pha 220V 0.4kW)

Biến Tần VEICHI AC70-S2-R40G | 1 Pha 220V 0.4kW | Vector Control Hiệu Suất Cao

Biến tần VEICHI AC70-S2-R40G là dòng biến tần mini tải nhẹ, sử dụng nguồn vào 1 pha 220V, được thiết kế chuyên dụng cho các ứng dụng công suất nhỏ 0.4kW (0.5HP). Thuộc dòng AC70 series nổi tiếng với công nghệ điều khiển Vector không cảm biến (Sensorless Vector Control), sản phẩm mang lại độ ổn định cao, momen xoắn khởi động lớn và khả năng bảo vệ động cơ toàn diện1.

Tính Năng Nổi Bật Của VEICHI AC70-S2-R40G

Dòng AC70 được thiết kế để hoạt động bền bỉ trong môi trường công nghiệp với các đặc điểm kỹ thuật vượt trội:

Công nghệ điều khiển tiên tiến: Sử dụng thuật toán điều khiển Vector vòng hở (Open loop vector control) và V/F, giúp tối ưu hóa khả năng vận hành của động cơ ngay cả ở tốc độ thấp2.

Momen khởi động lớn: Đạt 150% momen định mức ở tần số 0.5Hz, giúp máy móc khởi động êm ái, tránh giật cục3.

Thiết kế thông minh: Bàn phím có thể tháo rời, núm xoay potentiometer tích hợp sẵn giúp dễ dàng điều chỉnh tần số4444.

Bảo vệ toàn diện: Tích hợp các chức năng bảo vệ quá dòng, quá áp, thấp áp, quá tải động cơ, quá nhiệt và mất pha5.

Tích hợp sẵn bộ hãm (Braking Unit): Dòng AC70 công suất nhỏ (bao gồm 0.4kW) đã được tích hợp sẵn bộ hãm năng lượng bên trong, giúp tiết kiệm chi phí lắp đặt tủ điện6.

Thông Số Kỹ Thuật Chi Tiết: VEICHI AC70-S2-R40G

Dưới đây là bảng thông số kỹ thuật chi tiết được trích xuất từ tài liệu chính hãng Veichi777:

Thông Số Giá Trị
Model AC70-S2-R40G
Công suất 0.4 kW (0.5 HP)
Điện áp ngõ vào 1 Pha 220V – 240V (±15%) 50/60Hz 8
Điện áp ngõ ra 3 Pha 0V – Điện áp nguồn vào 9
Dòng điện định mức 2.5 A 10
Khả năng quá tải 150% trong 60 giây, 180% trong 10 giây (G Type) 11
Dải tần số điều khiển 0 – 400 Hz 12
Phương thức làm mát Quạt cưỡng bức (Forced air-cooling) 13
Mức độ bảo vệ IP20 14

Kích Thước và Lắp Đặt

Biến tần VEICHI AC70-S2-R40G có thiết kế nhỏ gọn, phù hợp lắp đặt trong các tủ điện có không gian hạn chế.

Bảng kích thước (Đơn vị: mm)

Lưu ý: Dòng R40G thường dùng chung khung vỏ với dòng R75G (0.75kW) trong cùng series S2.

Model Rộng (W) Cao (H) Sâu (D) Kích thước lắp đặt (W1 x H1) Ốc lắp đặt
AC70-S2-R40G 122 mm 182 mm 154.5 mm 112 x 171 mm Ø5 15

Lưu ý khi lắp đặt:

Khoảng cách: Đảm bảo khoảng cách tối thiểu 50mm ở hai bên và 150mm ở phía trên/dưới biến tần để đảm bảo tản nhiệt tốt nhất16.

Vị trí: Lắp đặt thẳng đứng, tránh lắp nằm ngang hoặc ngược chiều để không ảnh hưởng đến hiệu quả làm mát17.

Hướng Dẫn Đấu Nối Cơ Bản

Để đảm bảo an toàn và hiệu suất, vui lòng tuân thủ quy chuẩn dây dẫn và lực siết ốc theo khuyến cáo của nhà sản xuất18.

Cầu đấu động lực:

Ngõ vào nguồn (1 Pha 220V): Đấu vào chân R và T (hoặc R, S).

Ngõ ra động cơ: Đấu vào chân U, V, W.

Tiếp địa: Chân E (Bắt buộc nối đất để an toàn và chống nhiễu)19.

Dây dẫn khuyến cáo: Tiết diện dây nguồn và dây motor tối thiểu 1.5 mm² (AWG 14)20.

Điện trở xả (Tùy chọn): Kết nối vào chân (+) và PB nếu ứng dụng cần dừng nhanh hoặc hãm tải quán tính lớn21212121.

Giá trị điện trở gợi ý cho model 0.4kW: 400Ω – 100W22.

Ứng Dụng Thực Tế

Với công suất 0.4kW và điện áp 1 pha 220V dân dụng, VEICHI AC70-S2-R40G rất phù hợp cho các ứng dụng tải nhẹ và trung bình như:

Băng tải nhỏ, dây chuyền đóng gói.

Máy chế biến thực phẩm, máy khuấy.

Máy dệt, máy se sợi (nhờ chức năng Swing Frequency)23.

Quạt gió, bơm nước công suất nhỏ.

Lưu ý: Luôn ngắt nguồn điện và đợi ít nhất 5 phút trước khi đấu nối hoặc bảo trì để đảm bảo an toàn điện24.
