VEICHI AC10-T/S2-R40G-B (0.4kW, 1 hoặc 3 pha 220V)

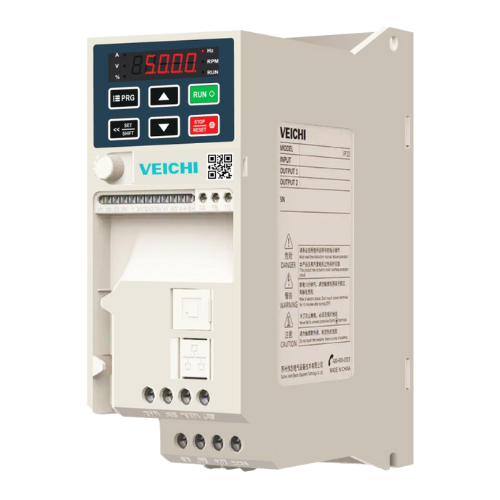

Biến Tần VEICHI AC10-T/S2-R40G-B (0.4kW, 1 Pha 220V): Giải Pháp Điều Khiển Động Cơ Nhỏ Gọn & Hiệu Suất Cao

Biến tần VEICHI AC10-T/S2-R40G-B là dòng sản phẩm thuộc phân khúc biến tần mini (micro drive) hiệu suất cao, được thiết kế chuyên dụng cho các ứng dụng công suất nhỏ (0.4kW) sử dụng nguồn điện 1 pha 220V. Với công nghệ điều khiển vector tiên tiến và thiết kế dạng “Book” nhỏ gọn, đây là lựa chọn tối ưu cho các nhà chế tạo máy (OEM) và các hệ thống tự động hóa yêu cầu tiết kiệm không gian lắp đặt.

Thông Số Kỹ Thuật Chi Tiết: AC10-T/S2-R40G-B

Dưới đây là bảng thông số kỹ thuật chính xác được trích xuất từ tài liệu kỹ thuật của hãng VEICHI¹¹¹¹¹:

Mã sản phẩm: AC10-T/S2-R40G-B

Công suất động cơ tương thích: 0.4 kW (0.5 HP) ²

Điện áp đầu vào: 1 Pha 220V – 240V, 50/60Hz (Dải điện áp cho phép -10% đến +10%) ³

Điện áp đầu ra: 3 Pha 0 – 220V ⁴

Dòng điện định mức đầu ra: 2.5 A ⁵

Khả năng quá tải: 150% dòng định mức trong 60 giây, 180% trong 10 giây, 200% trong 1 giây (đối với model S2) ⁶

Chế độ điều khiển: V/F Control (AM-VF), Điều khiển Vector vòng hở không cảm biến (AM-SVC)⁷⁷⁷⁷.

Kích thước lắp đặt: W (Rộng) 65mm x H (Cao) 155mm x D (Sâu) 148mm⁸.

Các Tính Năng Nổi Bật Của Dòng AC10

Công Nghệ Điều Khiển Vector Tiên Tiến

Mặc dù là dòng biến tần cỡ nhỏ, AC10-T/S2-R40G-B vẫn được trang bị thuật toán điều khiển Vector vòng hở (Open Loop Vector), mang lại mô-men xoắn khởi động lớn (150% tại 0.5Hz) và khả năng đáp ứng mô-men xoắn cực nhanh (<20ms)⁹. Điều này giúp động cơ vận hành mượt mà ngay cả ở tốc độ thấp.

Thiết Kế “Book” Tiết Kiệm Không Gian

Với chiều rộng chỉ 65mm cho model 0.4kW, biến tần AC10 cho phép lắp đặt sát nhau (side-by-side) mà không cần khoảng cách lớn, giúp giảm diện tích tủ điện đáng kể¹⁰¹⁰¹⁰.

Tích Hợp Sẵn Truyền Thông Modbus RS485

Sản phẩm tích hợp sẵn cổng truyền thông RS485 sử dụng giao thức Modbus RTU tiêu chuẩn, giúp dễ dàng kết nối với PLC, HMI hoặc PC để giám sát và điều khiển tập trung¹¹.

Chức Năng Bảo Vệ Toàn Diện

AC10-T/S2-R40G-B bảo vệ hệ thống của bạn an toàn với các tính năng:

Bảo vệ quá dòng, quá áp, thấp áp¹².

Bảo vệ mất pha đầu vào/đầu ra (E.ILF, E.OLF)¹³.

Bảo vệ quá nhiệt module và quá tải động cơ¹⁴.

Ứng Dụng Thực Tế

Với công suất 0.4kW và nguồn cấp 1 pha 220V dân dụng, model này cực kỳ phù hợp cho:

Băng tải nhỏ, dây chuyền đóng gói.

Máy chế biến thực phẩm (máy khuấy, máy xay).

Máy dệt, máy cuốn dây.

Hệ thống bơm quạt nhỏ điều khiển PID¹⁵.

Hướng Dẫn Lắp Đặt & Đấu Nối Cơ Bản

Kích Thước Lắp Đặt

Khi lắp đặt, cần đảm bảo biến tần được gắn thẳng đứng để đảm bảo hiệu quả làm mát.

Kích thước bao (mm): 65 (Rộng) x 177 (Cao tổng thể) x 148 (Sâu)¹⁶.

Kích thước lỗ bắt vít (mm): 45 (Chiều ngang) x 168 (Chiều dọc) – Sử dụng ốc M4¹⁷.

Sơ Đồ Đấu Nối Nhanh

Cấp nguồn: Đấu nối nguồn 1 pha 220V vào 2 trong 3 chân R, S, T (thường là R và T cho dòng 1 pha). Dây cáp nguồn khuyến nghị: 1.5mm² (AWG 14).

Đấu động cơ: Kết nối U, V, W tới động cơ 3 pha 220V.

Điện trở xả (Tùy chọn): Kết nối vào chân (+) và PB. Giá trị khuyến nghị cho model 0.4kW: 400Ω / 100W¹⁹. Lưu ý: Model này có tích hợp sẵn bộ hãm (Brake Unit).

Cài Đặt Thông Số Cơ Bản (Quick Setup)

Để chạy thử nhanh, bạn có thể thực hiện theo quy trình sau²⁰:

F01.01 = 0: Lệnh chạy từ bàn phím (hoặc = 1 nếu chạy bằng công tắc ngoài).

F01.02 = 0: Đặt tần số bằng phím bấm (hoặc = 1 nếu dùng biến trở).

F02.01 – F02.06: Nhập thông số động cơ (Số cực, công suất, tần số, tốc độ, điện áp, dòng điện) từ nhãn động cơ²¹.

F01.22 / F01.23: Cài đặt thời gian tăng tốc/giảm tốc (Mặc định 6.00s)²².

Tại Sao Nên Chọn Mua VEICHI AC10 Tại Đại Lý Chính Hãng?

Khi sử dụng biến tần VEICHI AC10-T/S2-R40G-B, khách hàng không chỉ nhận được sản phẩm chất lượng với công nghệ PWM vector tối ưu²³, mà còn được hỗ trợ kỹ thuật chuyên sâu. Sản phẩm tuân thủ các tiêu chuẩn an toàn quốc tế, đảm bảo hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt (nhiệt độ hoạt động -10 đến +50°C)²⁴.
