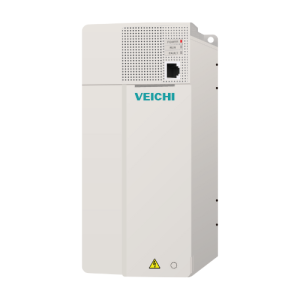

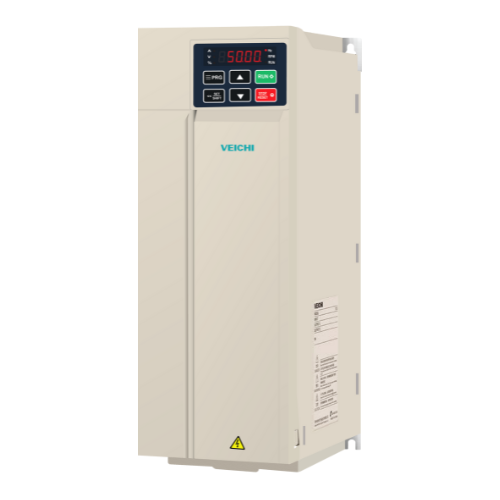

Biến Tần VEICHI AC310-T2-018G (3 Pha 220V – 18.5kW – 70A)

Mô tả

Hướng Dẫn Cài Đặt Biến Tần VEICHI AC310-T2-018G (3 Pha 220V – 18.5kW – 70A)

VEICHI AC310-T2-018G là dòng biến tần công suất lớn chuyên dụng cho hệ thống điện 3 Pha 220V. Với công suất 18.5kW (25HP) và dòng định mức lên tới 70A, thiết bị này được thiết kế để vận hành các động cơ tải nặng tại các nhà máy sử dụng chuẩn điện áp thấp (như các dây chuyền máy móc nhập khẩu từ Nhật Bản, Mỹ, Đài Loan) hoặc các hệ thống cũ chưa nâng cấp lên 380V.

Dưới đây là tài liệu kỹ thuật chuẩn xác được trích xuất trực tiếp từ Manual AC310 Series V1.6.

Giải Mã Mã Sản Phẩm (Model Identification)

Việc xác định đúng mã “T2” là yếu tố sống còn. Tuyệt đối không cấp nguồn 380V cho biến tần này vì sẽ gây nổ tụ điện ngay lập tức.

Ký Hiệu	Giá Trị	Giải Nghĩa Chi Tiết
AC310	Series	Dòng biến tần Vector hiệu suất cao (High Performance Inverter).
T2	Điện áp vào	Three-phase 220V: Đầu vào 3 Pha 200V-240V – Đầu ra 3 Pha 220V.
018	Công suất	18.5 kW (Tương đương 25 HP – 25 Ngựa).
G	Loại tải	G (General/Heavy Duty): Chuyên dụng cho tải nặng, mô-men khởi động lớn.

Bảng Thông Số Kỹ Thuật Chi Tiết (Specifications)

Bảng thông số kỹ thuật và kích thước cơ khí chính xác cho model AC310-T2-018G.

Hạng Mục	Thông Số Kỹ Thuật	Ghi Chú Kỹ Thuật
Nguồn Cấp (Input)	3 Pha 200V ~ 240V	Tần số 50/60Hz. Dao động cho phép -10% ~ +10%².
Điện Áp Ra (Output)	3 Pha 0V ~ Điện áp nguồn	Điều khiển động cơ 3 pha 220V (Đấu Tam Giác – Delta)³.
Công Suất Motor	18.5 kW (25 HP)	Dòng tải G (Heavy Duty).
Dòng Định Mức	70 A	Dòng tải rất lớn do điện áp thấp⁴.
Khả Năng Quá Tải	150% trong 60s; 200% trong 3s	Chịu tải tốt cho máy đùn, máy nghiền, máy nén khí⁵.
Kích Thước Bao (WxHxD)	225mm x 430mm x 190mm	Khung vỏ kim loại (Steel) chắc chắn⁶.
Kích Thước Lắp Đặt (W1xH2)	150mm x 416.5mm	Quan trọng: Khoảng cách tâm lỗ bắt vít⁷.
Lỗ Bắt Vít (Hole)	7.5mm (M6)	Sử dụng 4 ốc M6 để cố định⁸.
Dây Cáp Khuyên Dùng	25 mm² (3 AWG)	Sử dụng ốc siết M6, lực siết 4-6 N.m⁹.

Các Tính Năng Nổi Bật

AC310-T2-018G sở hữu cấu hình phần cứng mạnh mẽ để xử lý dòng điện 70A liên tục.

Tính Năng	Lợi Ích Cho Người Dùng
Linh Kiện Công Suất Lớn	Sử dụng IGBT và cầu chỉnh lưu chịu dòng cao gấp đôi so với dòng 380V cùng công suất, đảm bảo độ bền tuyệt đối.
Điều Khiển Vector (SVC)	Công nghệ Vector vòng hở giúp động cơ đạt mô-men xoắn cao ở tốc độ thấp, phù hợp cho máy đùn nhựa, máy cán tôn¹⁰.
Thiết Kế Tản Nhiệt Thép	Khung vỏ thép (Steel Housing) giúp tản nhiệt tốt hơn và chống nhiễu điện từ (EMC) hiệu quả trong môi trường công nghiệp¹¹.
Bảo Vệ Động Cơ	Chức năng bảo vệ quá tải nhiệt điện tử (Electronic Thermal Relay) chính xác cho động cơ 3 pha 220V¹².
Kết Nối Linh Hoạt	Hỗ trợ Modbus RTU (RS485) tích hợp sẵn, dễ dàng kết nối với PLC/HMI¹³.

Bảng Chức Năng Chân Đấu Nối (Wiring Terminals)

Sơ đồ đấu nối tiêu chuẩn cho dòng 3 pha 220V 18.5kW.

Mạch Động Lực (Main Circuit)

Cảnh báo an toàn: Dòng điện đầu vào 70A yêu cầu thiết bị đóng cắt và dây dẫn đúng chuẩn.

Ký Hiệu Chân	Tên Chân	Hướng Dẫn Đấu Nối An Toàn
R/L, S, T/N	Nguồn vào	Cấp nguồn 3 Pha 220V vào 3 chân R, S, T. Dây nguồn tối thiểu 25mm²¹⁴.
U, V, W	Ngõ ra motor	Nối vào 3 dây pha của động cơ 3 pha 220V. Lưu ý: Motor 380V phải chuyển cầu đấu về 220V (Tam Giác)¹⁵.
(+) , PB	Kết nối Điện trở xả	Đấu điện trở xả nếu cần dừng nhanh. Giá trị gợi ý: 8.2Ω – 2000W¹⁶.
PE (Ground)	Tiếp địa	Điểm tiếp địa vỏ máy. Bắt buộc nối đất an toàn (<10Ω)¹⁷.

Mạch Điều Khiển (Control Circuit)

Ký Hiệu Chân	Loại Tín Hiệu	Chức Năng Mặc Định (Lập trình được)
+10V, GND	Nguồn Analog	Nguồn 10V (Max 50mA) cấp cho chiết áp chỉnh tốc độ¹⁸.
AI1	Analog Input	Chân nhận tín hiệu biến trở (0-10V) hoặc dòng 0-20mA¹⁹.
X1	Digital Input	Lệnh chạy thuận (FWD)²⁰.
X2	Digital Input	Lệnh chạy nghịch (REV)²¹.
X3 ~ X5	Digital Input	Đa chức năng: Jog, Reset lỗi, Đa cấp tốc độ.
TA / TB / TC	Relay Output	Tiếp điểm rơ-le báo lỗi (Fault) hoặc trạng thái chạy (3A/240VAC)²².
A+ / B-	Communication	Cổng truyền thông RS485 (Modbus RTU)²³.

Bảng Hướng Dẫn Cài Đặt Nhanh (Quick Setup Parameters)

Bộ tham số cài đặt cơ bản giúp kỹ thuật viên vận hành máy nhanh chóng cho AC310-T2-018G.

Mã Lệnh	Tên Thông Số	Giá Trị	Diễn Giải & Thao Tác
F00.03	Reset mặc định	22	Khôi phục cài đặt gốc nhà sản xuất²⁴.
F01.01	Lệnh chạy	0 / 1	0: Phím RUN trên bàn phím. 1: Công tắc ngoài (Terminal X1-COM)²⁵.
F01.02	Lệnh tần số	0 / 1 / 2	0: Phím số. 1: Biến trở bàn phím. 2: Biến trở ngoài AI1²⁶.
F01.22	Thời gian tăng tốc	6.00	Thời gian (s) để đạt tốc độ tối đa (Mặc định máy 18.5kW)²⁷.
F01.23	Thời gian giảm tốc	6.00	Thời gian (s) để dừng hẳn²⁸.
F02.01	Số cực motor	4	Cài số cực (Poles) theo nhãn motor²⁹.
F02.02	Công suất motor	18.5	Cài công suất (kW) theo nhãn motor³⁰.
F02.04	Tốc độ quay	1460	Cài tốc độ vòng/phút (RPM) theo nhãn³¹.
F02.05	Điện áp motor	220	Quan trọng: Cài 220V cho đúng với nguồn và cách đấu motor³².
F02.06	Dòng điện motor	…	Cài dòng định mức (A) trên nhãn (Khoảng 65-70A)³³.

Bảng Mã Lỗi & Khắc Phục (Troubleshooting)

Các mã lỗi thường gặp và giải pháp xử lý.

Mã Lỗi	Tên Lỗi	Nguyên Nhân Phổ Biến	Hướng Xử Lý
E.OC1/2/3	Quá dòng	Ngắn mạch đầu ra, kẹt tải cơ khí, thời gian tăng tốc quá ngắn³⁴.	Kiểm tra dây motor, quay thử motor xem có kẹt không. Tăng F01.22.
E.ou1/2	Quá áp	Điện áp nguồn cao hoặc động cơ trả điện về khi giảm tốc nhanh³⁵.	Kiểm tra điện áp vào. Tăng thời gian giảm tốc F01.23 hoặc lắp điện trở xả.
E.OL1	Quá tải động cơ	Motor hoạt động quá tải dòng định mức lâu dài³⁶.	Giảm tải. Kiểm tra cài đặt dòng điện motor F02.06.
E.Lu	Thấp áp	Điện áp nguồn vào thấp hơn mức cho phép (Dưới 190V với T2)³⁷.	Kiểm tra dây nguồn (phải đủ 25mm²), siết lại ốc domino nguồn R/S/T.
E.OH1	Quá nhiệt Module	Quạt làm mát hỏng, khe tản nhiệt bị tắc bụi³⁸.	Vệ sinh biến tần, kiểm tra quạt làm mát.

Ứng Dụng Thực Tế

VEICHI AC310-T2-018G là giải pháp chuyên dụng cho các hệ thống điện 3 pha 220V công suất lớn:

Ngành Nghề	Ứng Dụng Cụ Thể	Lợi Ích Mang Lại
Nhựa & Bao bì	Máy đùn nhựa, máy thổi màng 25HP.	Mô-men xoắn ổn định, chịu được dòng khởi động lớn.
Máy công cụ CNC	Máy tiện, phay CNC hệ điện Nhật.	Thay thế biến tần cũ hỏng của máy Nhật bãi (3 pha 200V) với chi phí thấp.
Chế biến gỗ	Máy chà nhám thùng, máy cưa.	Khởi động êm, bảo vệ cơ khí và hệ thống điện.
Nén khí	Máy nén khí trục vít 18-22kW (220V).	Điều khiển áp suất ổn định qua PID tích hợp, tiết kiệm điện.

Bảo Trì & Bảo Dưỡng

Quy trình bảo trì định kỳ để đảm bảo độ bền thiết bị.

Hạng Mục	Công Việc	Chu Kỳ
Môi trường	Kiểm tra nhiệt độ, độ ẩm, bụi bẩn xung quanh³⁹.	Hàng ngày.
Quạt làm mát	Kiểm tra quạt có quay êm không, có bị kẹt dị vật không⁴⁰.	Hàng ngày.
Vệ sinh	Thổi bụi bên trong biến tần (đặc biệt là ống gió tản nhiệt)⁴¹.	3 tháng/lần.
Siết ốc	Kiểm tra và siết lại các ốc vít tại cầu đấu động lực (Lực siết 4-6 N.m)⁴².	6 tháng/lần.
