Chế độ Hybrid AC/DC trên Biến tần bơm nước Solar VEICHI SI23

Chế độ Hybrid AC/DC trên Biến tần VEICHI SI23: Tuyệt chiêu “Bơm Nước Không Nghỉ” Bất Kể Ngày Đêm

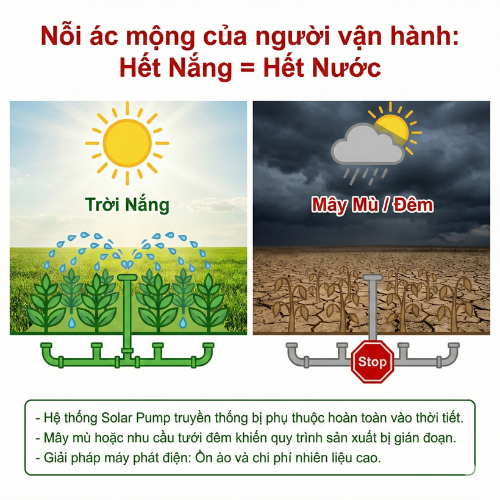

Bạn đang gặp vấn đề: Hệ thống bơm năng lượng mặt trời (Solar Pump) hoạt động rất tốt khi trời nắng, giúp bạn tiết kiệm hàng triệu tiền điện mỗi tháng. Nhưng, nỗi ác mộng bắt đầu khi trời chuyển mây mù hoặc bạn cần tưới vào ban đêm: Bơm dừng hoạt động vì hết điện. Cây trồng thiếu nước, quy trình sản xuất bị gián đoạn.

Giải pháp: Đừng vội mua thêm máy phát điện ồn ào. Câu trả lời nằm ngay trong chiếc biến tần bạn đang dùng – nếu đó là VEICHI SI23. Với chế độ Hybrid AC/DC (Lai ghép nguồn điện), thiết bị này có khả năng tự động “pha trộn” điện lưới và điện mặt trời, đảm bảo nước chảy 24/7 mà không cần bạn phải động tay vào cầu dao.

Hãy cùng đi sâu tìm hiểu cơ chế hoạt động thông minh này hoạt động như thế nào dưới góc nhìn của người sử dụng thực tế.

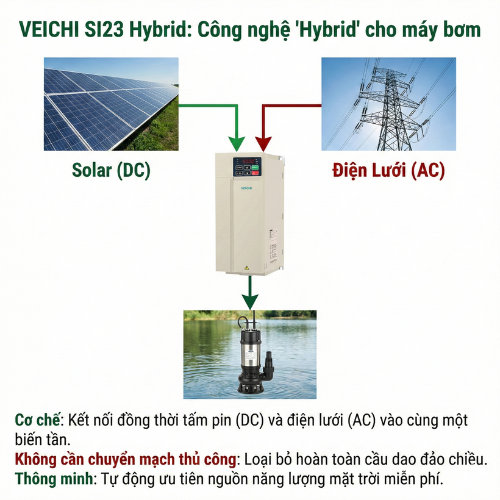

Hybrid AC/DC trên VEICHI SI23 là gì?

Hiểu một cách đơn giản nhất, Hybrid AC/DC giống như xe ô tô Hybrid (xăng lai điện).

DC (Điện một chiều):

• Là nguồn điện từ tấm pin năng lượng mặt trời của bạn.

AC (Điện xoay chiều):

• Là nguồn điện lưới quốc gia (hoặc máy phát điện).

VEICHI SI23 cho phép bạn cắm đồng thời cả hai nguồn này vào biến tần. Nó không bắt bạn chọn “một trong hai”, mà nó cho phép cả hai nguồn cùng tham gia nuôi máy bơm. Tuy nhiên, nó cực kỳ thông minh ở chỗ: Nó luôn ưu tiên dùng điện mặt trời (miễn phí) trước.

Điều gì xảy ra khi “Hết Nắng”? Cơ chế tự động chuyển nguồn

Nhiều người dùng lo sợ rằng khi chuyển từ điện mặt trời sang điện lưới, bơm sẽ bị dừng lại, giật cục hoặc phải ra đảo cầu dao bằng tay. Với VEICHI SI23, câu trả lời là KHÔNG. Mọi thứ diễn ra hoàn toàn tự động và tức thời.

Nguyên lý “Nước chảy chỗ trũng” (Giải thích đơn giản)

Hãy tưởng tượng điện năng giống như nước trong đường ống:

Khi trời nắng to:

• Điện áp từ tấm pin mặt trời (DC) được thiết kế cao hơn điện áp của lưới điện. Vì áp lực mạnh hơn, điện mặt trời sẽ “đẩy” điện lưới ra ngoài. Biến tần chạy 100% bằng năng lượng mặt trời. Đồng hồ điện lưới đứng yên.

Khi trời mây mù/Hết nắng:

• Điện áp từ tấm pin tụt xuống thấp. Lúc này, điện áp từ lưới điện (đang chực chờ sẵn) sẽ cao hơn và tự động tràn vào để bù đắp sự thiếu hụt.

Kết quả:

• Cánh quạt bơm vẫn quay đều, dòng nước không bị ngắt quãng, và quan trọng nhất là bạn không cần làm gì cả.

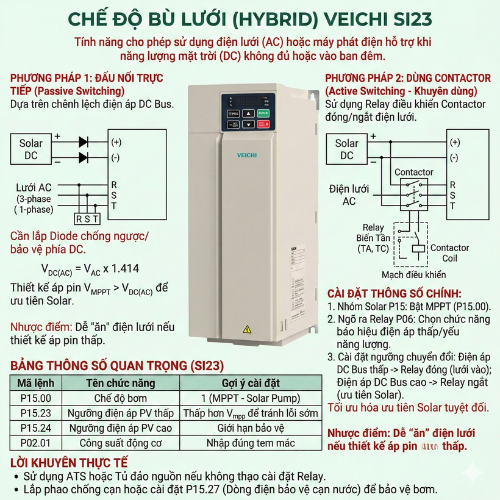

Hướng dẫn cài đặt & Đấu nối dành cho “Dân trong nghề”

Dựa trên tài liệu kỹ thuật của dòng SI23, để chế độ này hoạt động an toàn và hiệu quả kinh tế (tránh bị tiêu thụ điện lưới khi trời vẫn còn nắng), bạn cần lưu ý 3 điểm cốt tử sau:

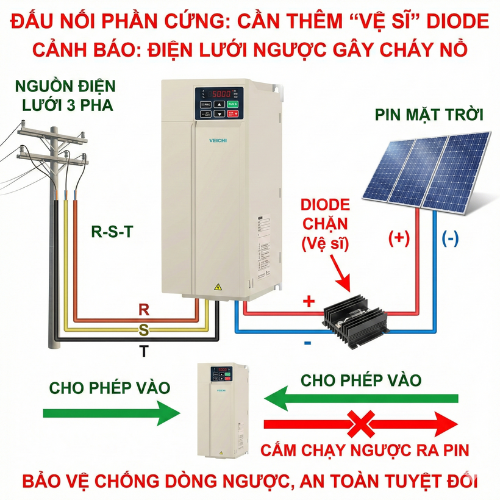

Đấu nối phần cứng: Cần thêm “Vệ sĩ” Diode

Khi đấu nối Hybrid, bạn sẽ cấp nguồn điện lưới 3 pha vào chân R-S-T và nguồn pin mặt trời vào chân (+) và (-).

CẢNH BÁO QUAN TRỌNG:

• Vì đấu song song, vào ban đêm điện lưới sẽ duy trì điện áp cao trong biến tần. Nếu không có thiết bị bảo vệ, điện này có thể chạy ngược ra tấm pin gây cháy nổ.

Giải pháp:

• Bắt buộc lắp Diode Chặn (Anti-Reverse Diode) ở cực dương (+) của chuỗi pin. Nó đóng vai trò như van một chiều: Cho điện từ pin đi vào biến tần, nhưng cấm tuyệt đối điện từ biến tần chạy ngược ra pin.

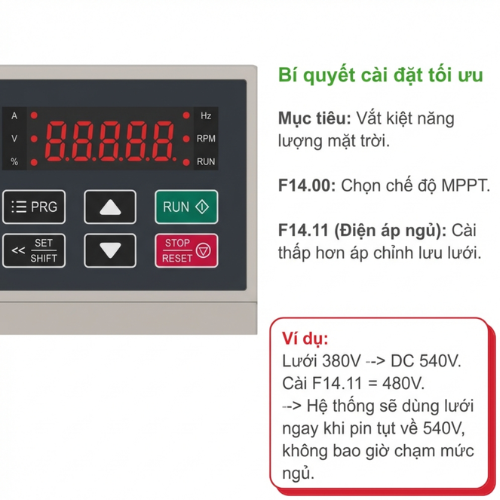

Cài đặt thông số “Ngủ & Thức” (Nhóm F14)

Đây là bí quyết để tiết kiệm tiền điện. Bạn cần cài đặt sao cho biến tần “cố gắng” dùng điện mặt trời đến giọt cuối cùng trước khi xin điện lưới.

• F14.00 (Chế độ điều khiển): Chọn 2 (MPPT) để tối ưu hóa năng lượng mặt trời.
• F14.11 (Điện áp ngủ – Sleep Voltage): Mẹo nhà nghề: Hãy cài đặt thấp hơn điện áp chỉnh lưu của lưới một chút.
• Ví dụ: Điện lưới 380V sau khi nắn dòng sẽ thành khoảng 540V DC. Bạn nên thiết kế chuỗi pin có áp khoảng 600V-650V và cài áp ngủ khoảng 480V-500V.

Tác dụng:

Khi áp pin tụt xuống 540V, điện lưới tự động bù vào, giữ cho áp không bao giờ tụt xuống mức ngủ (480V). Bơm sẽ chạy liên tục.

Sử dụng Timer (Hẹn giờ) để tiết kiệm tối đa

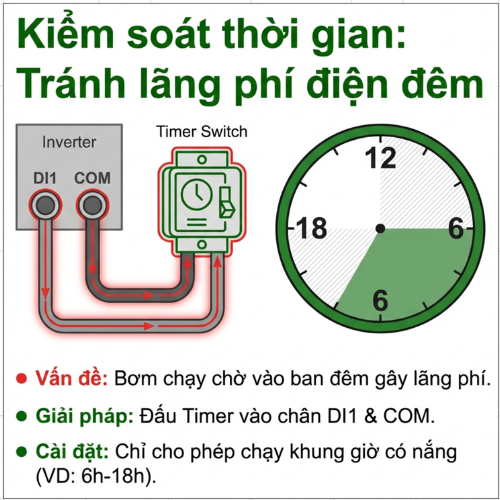

Nếu bạn không muốn bơm chạy thâu đêm (tốn tiền điện lưới vô ích), hãy lắp thêm một bộ hẹn giờ (Timer) ở đầu vào khởi động (Chân DI1 và COM). Cài đặt cho phép bơm chỉ chạy từ 6h sáng đến 18h tối. Trong khoảng thời gian này, biến tần sẽ tự lo liệu việc dùng nắng hay dùng lưới.

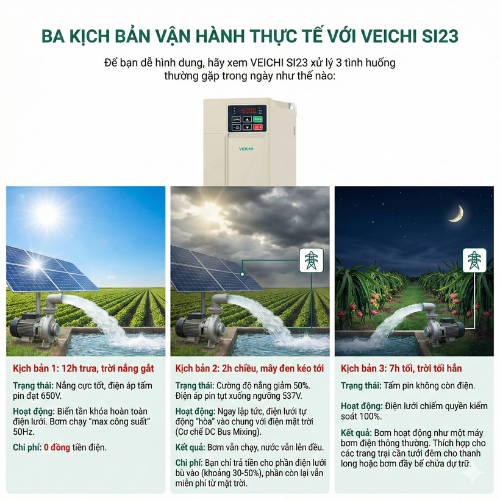

Ba kịch bản vận hành thực tế

Để bạn dễ hình dung, hãy xem VEICHI SI23 xử lý 3 tình huống thường gặp trong ngày như thế nào:

Kịch bản 1: 12h trưa, trời nắng gắt

• Trạng thái: Nắng cực tốt, điện áp tấm pin đạt 650V.
• Hoạt động: Biến tần khóa hoàn toàn điện lưới. Bơm chạy “max công suất” 50Hz.
• Chi phí: 0 đồng tiền điện.

Kịch bản 2: 2h chiều, mây đen kéo tới

• Trạng thái: Cường độ nắng giảm 50%.
• Hoạt động: Điện áp pin tụt xuống ngưỡng 537V. Ngay lập tức, điện lưới tự động “hòa” vào chung với điện mặt trời (Cơ chế DC Bus Mixing).
• Kết quả: Bơm vẫn chạy, có thể giảm tua một chút hoặc giữ nguyên tùy theo tải, nhưng nước vẫn lên đều.
• Chi phí: Bạn chỉ trả tiền cho phần điện lưới bù vào (khoảng 30-50%), phần còn lại vẫn miễn phí từ mặt trời.

Kịch bản 3: 7h tối, trời tối hẳn

• Trạng thái: Tấm pin không còn điện.
• Hoạt động: Điện lưới chiếm quyền kiểm soát 100%.
• Kết quả: Bơm hoạt động như một máy bơm điện thông thường. Thích hợp cho các trang trại cần tưới đêm cho thanh long hoặc bơm đầy bể chứa dự trữ.

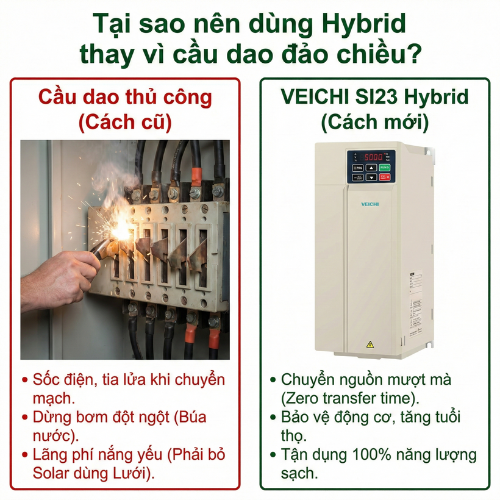

Lợi ích kinh tế và Lời khuyên

Tại sao bạn nên kích hoạt chế độ Hybrid trên VEICHI SI23 thay vì dùng cầu dao đảo chiều thủ công?

Bảo vệ bơm:

• Việc chuyển nguồn thủ công thường gây sốc điện, tia lửa điện hoặc làm bơm dừng đột ngột (búa nước). Chế độ Hybrid chuyển nguồn mượt mà (Zero transfer time), giúp tăng tuổi thọ động cơ.

Tận dụng 100% năng lượng sạch:

• Vào những ngày nắng yếu, nếu dùng cầu dao đảo, bạn phải bỏ hoàn toàn điện mặt trời để dùng điện lưới. Với Hybrid, bạn tận dụng được chút nắng ít ỏi đó, điện lưới chỉ bù phần thiếu -> Giảm hóa đơn tiền điện.

An tâm tuyệt đối:

• Không còn lo cảnh cây chết khô vì trưa nay trời mưa mà không ai ra bật bơm điện lưới.

Lời khuyên cuối cùng:

Chế độ Hybrid liên quan đến việc đấu nối hai nguồn điện áp cao (AC và DC) cùng lúc. Dù VEICHI SI23 hỗ trợ tính năng này rất tốt, nhưng để đảm bảo an toàn cháy nổ và hiệu quả, bạn nên nhờ kỹ thuật viên chuyên nghiệp tính toán số lượng tấm pin (String sizing) sao cho áp DC luôn cao hơn áp AC một chút. Đừng quên Diode chặn – chi tiết nhỏ nhưng quyết định sự sống còn của giàn pin vào ban đêm.

Bài viết dựa trên tài liệu kỹ thuật chính hãng VEICHI và kinh nghiệm vận hành thực tế các hệ thống tưới tiêu nông nghiệp công nghệ cao.
